風扇作業流程指導 (1)

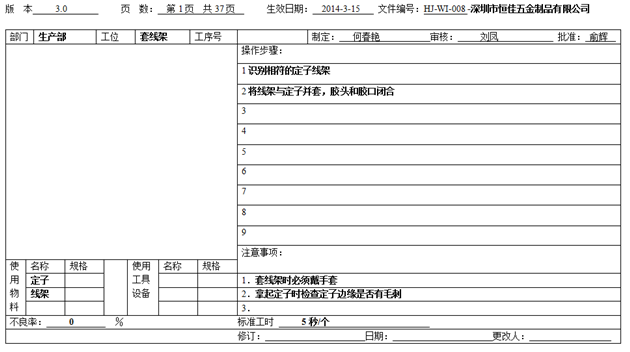

   操作步驟：1識別相符的定子線架,2將線架與定子并套，膠頭和膠口閉合。

   注意事項：1．套線架時必須戴手套,2．拿起定子時檢查定子邊緣是否有毛刺。

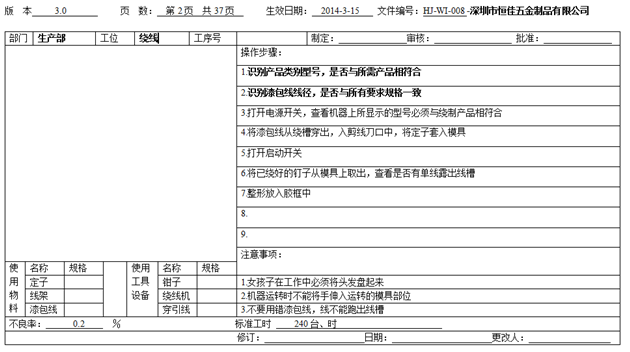

風扇作業流程指導 (2)

   操作步驟：1.識別產品類別型號，是否與所需產品相符合，2.識別漆包線線徑，是否與所有要求規格一致，3.打開電源開關，查看機器上所顯示的型號必須與繞制產品相符合，4.將漆包線從繞槽穿出，入剪線刀口中，將定子套入模具，5.打開啟動開關，6.將已繞好的釘子從模具上取出，查看是否有單線露出線槽，7.整形放入膠框中。

   注意事項：1.女孩子在工作中必須將頭發盤起來，2.機器運轉時不能將手伸入運轉的模具部位，3.不要用錯漆包線，線不能跑出線槽。

風扇作業流程指導 (3)

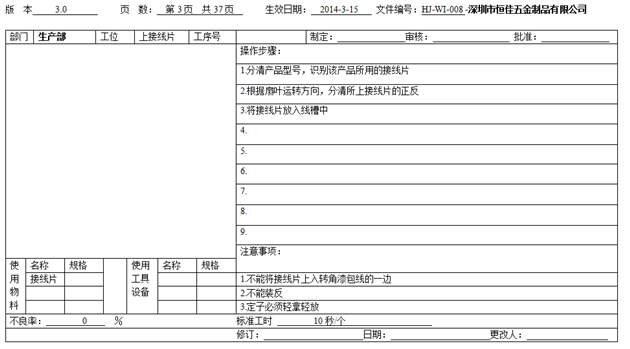

   操作步驟：1.分清產品型號，識別該產品所用的接線片，2.根據扇葉運轉方向，分清所上接線片的正反，3.將接線片放入線槽中。

   注意事項：1.不能將接線片上入轉角漆包線的一邊，2.不能裝反，3.定子必須輕拿輕放。

風扇作業流程指導 (4)

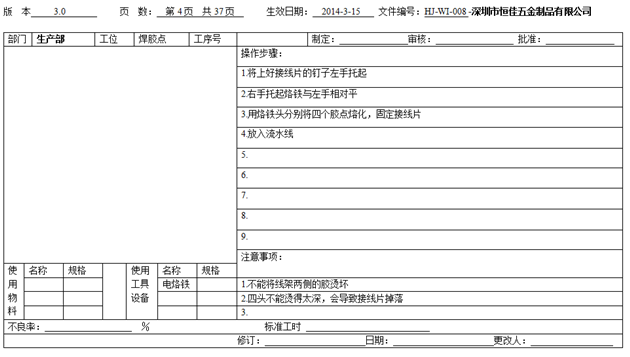

   操作步驟：1.將上好接線片的釘子左手托起，2.右手托起烙鐵與左手相對平，3.用烙鐵頭分別將四個膠點熔化，固定接線片，4.放入流水線。

   注意事項：1.不能將線架兩側的膠燙壞，2.四頭不能燙得太深，會導致接線片掉落。

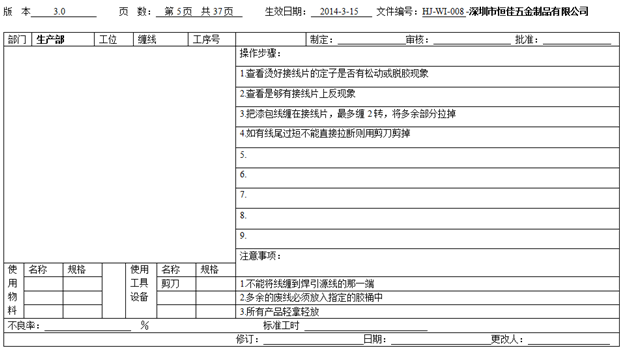

風扇作業流程指導 (5)

   操作步驟：1.查看燙好接線片的定子是否有松動或脫膠現象，2.查看是夠有接線片上反現象，3.把漆包線纏在接線片，最多纏2轉，將多余部分拉掉，4.如有線尾過短不能直接拉斷則用剪刀剪掉。

   注意事項：1.不能將線纏到焊引源線的那一端，2.多余的廢線必須放入指定的膠桶中，3.所有產品輕拿輕放。

風扇作業流程指導 (6)

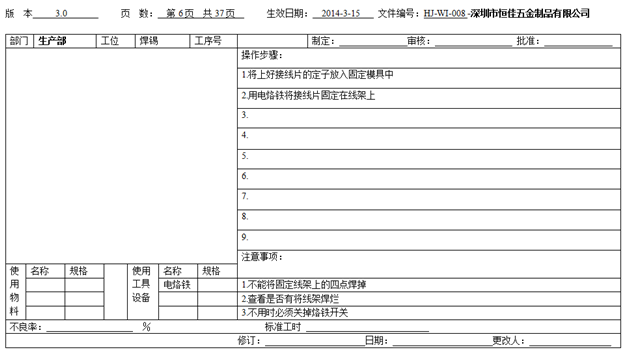

   操作步驟：1.將上好接線片的定子放入固定模具中,2.用電烙鐵將接線片固定在線架上.

   注意事項：1.不能將固定線架上的四點焊掉2.查看是否有將線架焊爛,3.不用時必須關掉烙鐵開關.

風扇作業流程指導 (7)

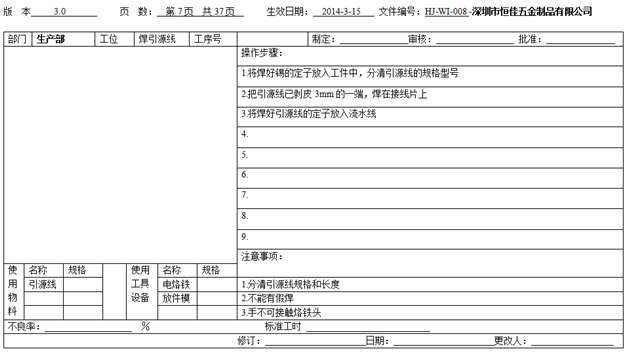

   操作步驟：1.將焊好錫的定子放入工件中，分清引源線的規格型號2.把引源線已剝皮3mm的一端，焊在接線片上3.將焊好引源線的定子放入流水線.

   注意事項：1.分清引源線規格和長度,2.不能有假焊,3.手不可接觸烙鐵頭.

風扇作業流程指導 (8)

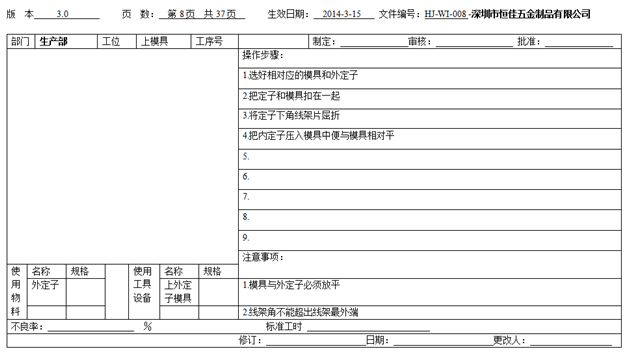

   操作步驟：1.選好相對應的模具和外定子,2.把定子和模具扣在一起,3.將定子下角線架片屈折,4.把內定子壓入模具中便與模具相對平.

   注意事項：1.模具與外定子必須放平,2.線架角不能超出線架最外端.

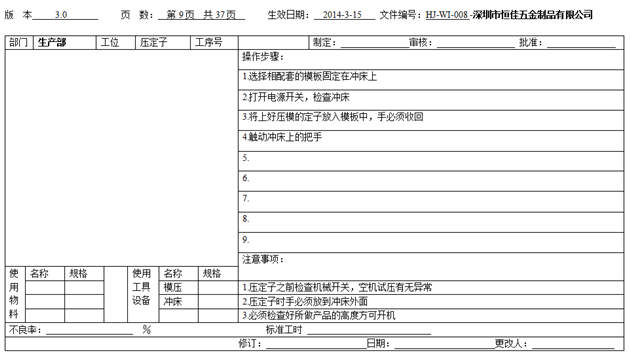

風扇作業流程指導 (9)

   操作步驟：1.選擇相配套的模板固定在沖床上,2.打開電源開關，檢查沖床,3.將上好壓模的定子放入模板中，手必須收回,4.觸動沖床上的把手.

   注意事項：1.壓定子之前檢查機械開關，空機試壓有無異常,2.壓定子時手必須放到?jīng)_床外面,3.必須檢查好所做產品的高度方可開機.

風扇作業流程指導 (10)

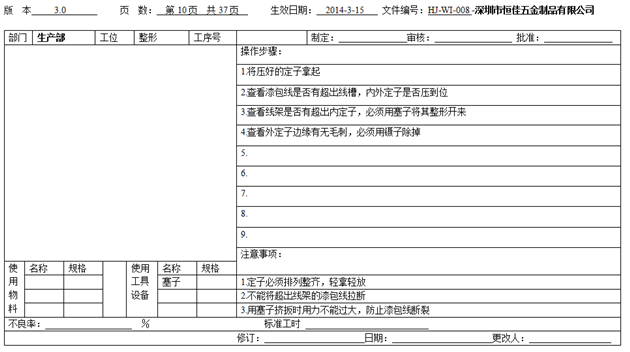

   操作步驟：1.將壓好的定子拿起，2.查看漆包線是否有超出線槽，內外定子是否壓到位，3.查看線架是否有超出內定子，必須用塞子將其整形開來，4.查看外定子邊緣有無毛刺，必須用鑷子除掉。

   注意事項：1.定子必須排列整齊，輕拿輕放，2.不能將超出線架的漆包線拉斷，3.用塞子擠扳時用力不能過大，防止漆包線斷裂。

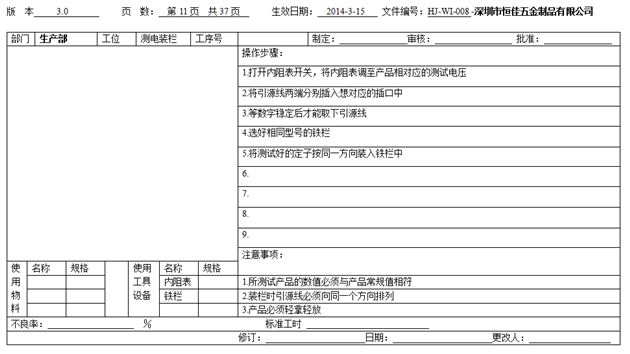

風扇作業流程指導 (11)

   操作步驟：1.打開內阻表開關，將內阻表調至產品相對應的測試電壓,2.將引源線兩端分別插入想對應的插口中,3.等數字穩定后才能取下引源線,4.選好相同型號的鐵欄,5.將測試好的定子按同一方向裝入鐵欄中.

   注意事項：1.所測試產品的數值必須與產品常規值相符,2.裝欄時引源線必須向同一個方向排列,3.產品必須輕拿輕放.

風扇作業流程指導 (12)

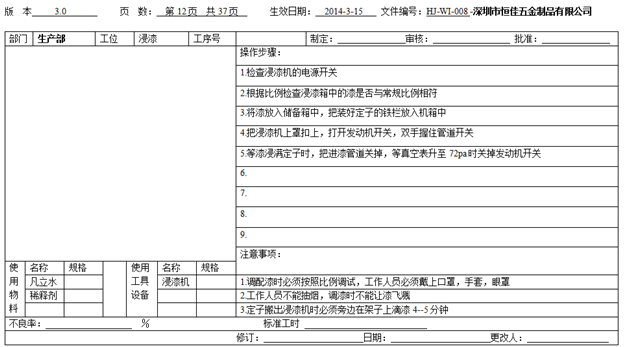

    操作步驟：1.檢查浸漆機的電源開關,2.根據比例檢查浸漆箱中的漆是否與常規比例相符,3.將漆放入儲備箱中，把裝好定子的鐵欄放入機箱中,4.把浸漆機上罩扣上，打開發動機開關，雙手握住管道開關,5.等漆浸滿定子時，把進漆管道關掉，等真空表升至72pa時關掉發動機開關.

   注意事項：1.調配漆時必須按照比例調試，工作人員必須戴上口罩，手套，眼罩,2.工作人員不能抽煙，調漆時不能讓漆飛濺,3.定子搬出浸漆機時必須旁邊在架子上滴漆4--5分鐘.

風扇作業流程指導 (13)

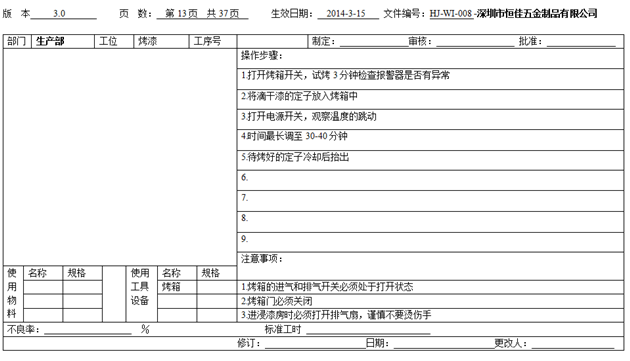

   操作步驟：1.打開烤箱開關，試烤3分鐘檢查報警器是否有異常,2.將滴干漆的定子放入烤箱中,3.打開電源開關，觀察溫度的跳動,4.時間最長調至30-40分鐘,5.待烤好的定子冷卻后抬出.

   注意事項：1.烤箱的進氣和排氣開關必須處于打開狀態,2.烤箱門必須關閉,3.進浸漆房時必須打開排氣扇，謹慎不要燙傷手.

風扇作業流程指導 (14)

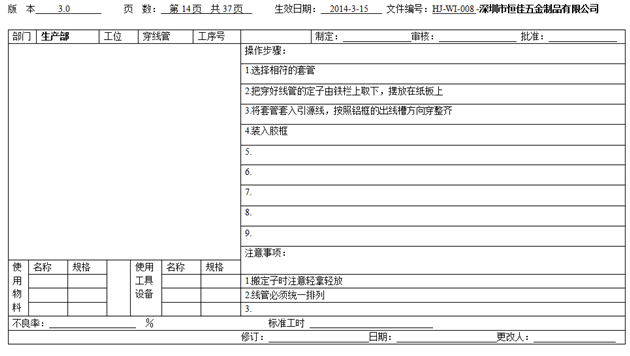

   操作步驟：1.選擇相符的套管,2.把穿好線管的定子由鐵欄上取下，擺放在紙板上,3.將套管套入引源線，按照鋁框的出線槽方向穿整齊,4.裝入膠框.

   注意事項：1.搬定子時注意輕拿輕放,2.線管必須統一排列.

風扇作業流程指導 (15)

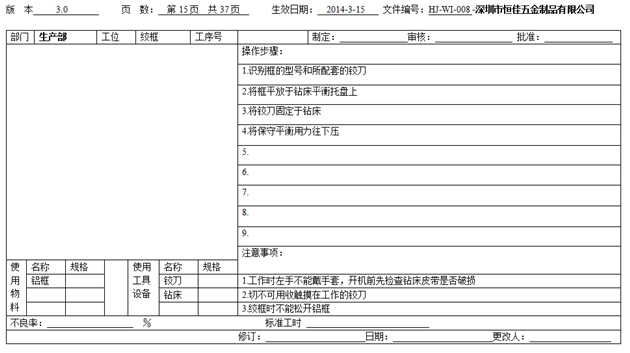

   操作步驟：1.識別框的型號和所配套的鉸刀,2.將框平放于鉆床平衡托盤上,3.將鉸刀固定于鉆床,4.將保守平衡用力往下壓.

   注意事項：1.工作時左手不能戴手套，開機前先檢查鉆床皮帶是否破損,2.切不可用收觸摸在工作的鉸刀,3.絞框時不能松開鋁框.

風扇作業流程指導 (16)

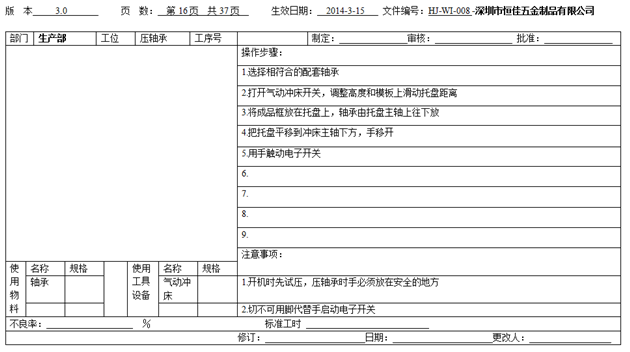

   操作步驟：1.選擇相符合的配套軸承,2.打開氣動沖床開關，調整高度和模板上滑動托盤距離,3.將成品框放在托盤上，軸承由托盤主軸上往下放,4.把托盤平移到?jīng)_床主軸下方，手移開,5.用手觸動電子開關.

   注意事項：1.開機時先試壓，壓軸承時手必須放在安全的地方,2.切不可用腳代替手啟動電子開關.

風扇作業流程指導 (17)

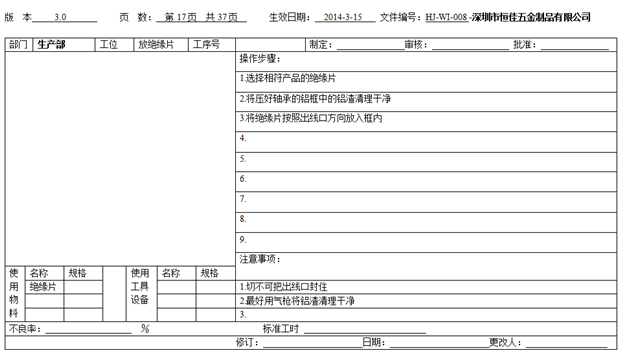

   操作步驟：1.選擇相符產品的絕緣片,2.將壓好軸承的鋁框中的鋁渣清理干凈,3.將絕緣片按照出線口方向放入框內.

   注意事項：1.切不可把出線口封住,2.最好用氣槍將鋁渣清理干凈.

風扇作業流程指導 (18)

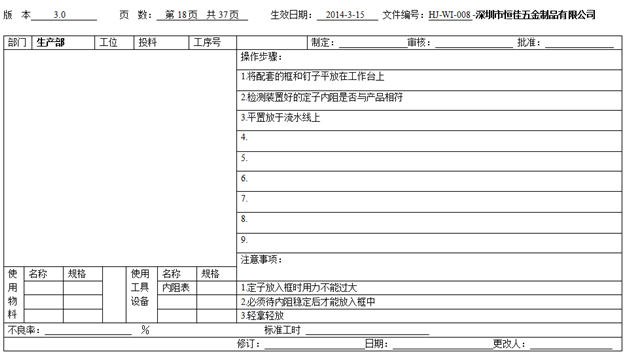

   操作步驟：1.將配套的框和釘子平放在工作臺上,2.檢測裝置好的定子內阻是否與產品相符,3.平置放于流水線上.

   注意事項：1.定子放入框時用力不能過大,2.必須待內阻穩定后才能放入框中,3.輕拿輕放.

風扇作業流程指導 (19)

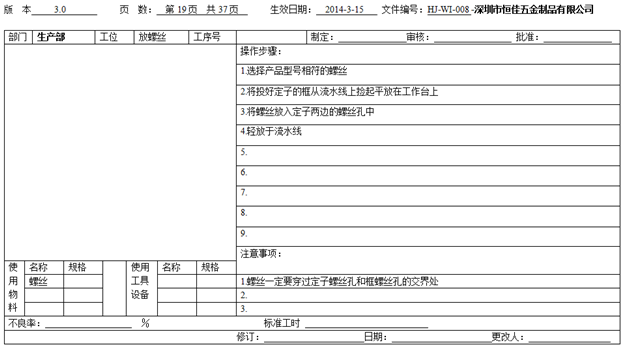

   操作步驟：1.選擇產品型號相符的螺絲,2.將投好定子的框從流水線上撿起平放在工作臺上,3.將螺絲放入定子兩邊的螺絲孔中,4.輕放于流水線.

   注意事項：1.螺絲一定要穿過定子螺絲孔和框螺絲孔的交界處.

風扇作業流程指導 (20)

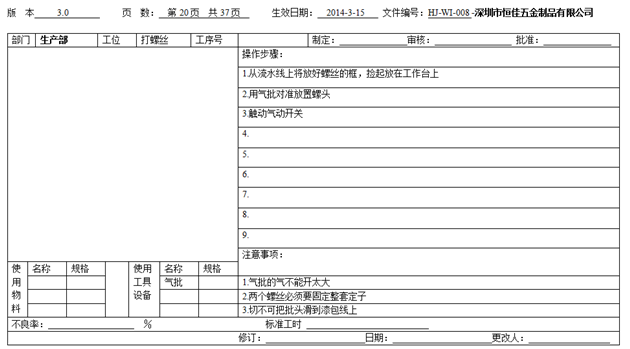

   操作步驟：1.從流水線上將放好螺絲的框，撿起放在工作臺上,2.用氣批對準放置螺頭,3.觸動氣動開關.

   注意事項：1.氣批的氣不能開太大,2.兩個螺絲必須要固定整套定子,3.切不可把批頭滑到漆包線上.

風扇作業流程指導 (21)

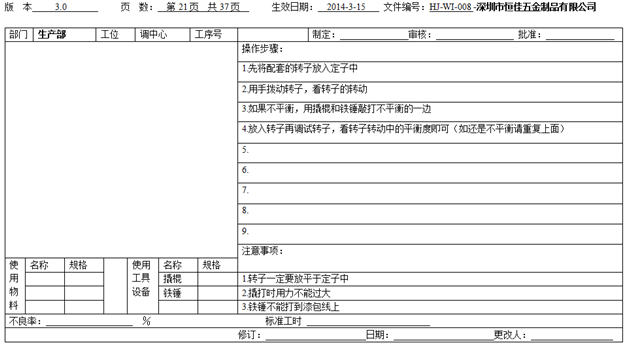

   操作步驟：1.先將配套的轉子放入定子中,2.用手撥動轉子，看轉子的轉動,3.如果不平衡，用撬棍和鐵錘敲打不平衡的一邊,4.放入轉子再調試轉子，看轉子轉動中的平衡度即可（如還是不平衡請重復上面）.

   注意事項：1.轉子一定要放平于定子中,2.撬打時用力不能過大,3.鐵錘不能打到漆包線上.

風扇作業流程指導 (22)

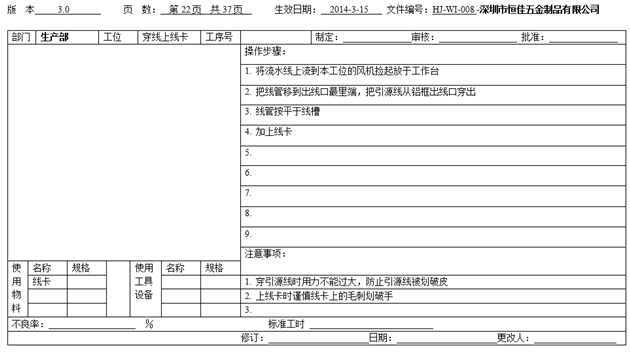

   操作步驟：1. 將流水線上流到本工位的風機撿起放于工作臺,2. 把線管移到出線口最里端，把引源線從鋁框出線口穿出,3. 線管按平于線槽.4. 加上線卡.

  注意事項：1. 穿引源線時用力不能過大，防止引源線被劃破皮,2. 上線卡時謹慎線卡上的毛刺劃破手.

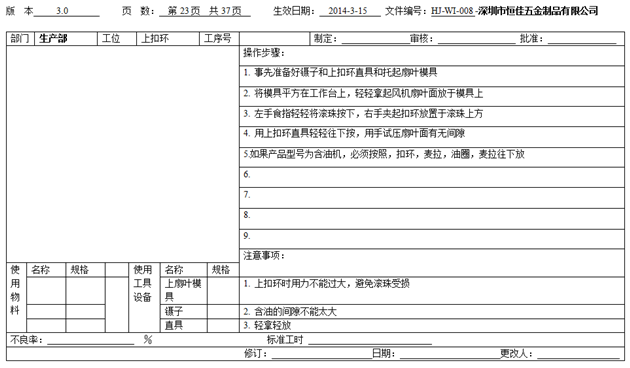

風扇作業流程指導 (23)

     操作步驟：1. 事先準備好鑷子和上扣環直具和托起扇葉模具,2. 將模具平方在工作臺上，輕輕拿起風機扇葉面放于模具上,3. 左手食指輕輕將滾珠按下，右手夾起扣環放置于滾珠上方,4. 用上扣環直具輕輕往下按，用手試壓扇葉面有無間隙,5.如果產品型號為含油機，必須按照，扣環，麥拉，油圈，麥拉往下放.

     注意事項：1. 上扣環時用力不能過大，避免滾珠受損,2. 含油的間隙不能太大,3. 輕拿輕放.

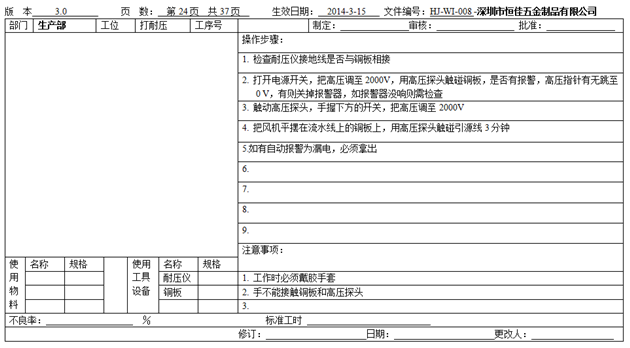

風扇作業流程指導 (24)

   操作步驟：1. 檢查耐壓儀接地線是否與銅板相接,2. 打開電源開關，把高壓調至2000V，用高壓探頭觸碰銅板，是否有報警，高壓指針有無跳至0 V，有則關掉報警器，如報警器沒響則需檢查,3. 觸動高壓探頭，手握下方的開關，把高壓調至2000V,4. 把風機平擺在流水線上的銅板上，用高壓探頭觸碰引源線3分鐘,5.如有自動報警為漏電，必須拿出.

   注意事項：1. 工作時必須戴膠手套,2. 手不能接觸銅板和高壓探頭.

風扇作業流程指導 (25)

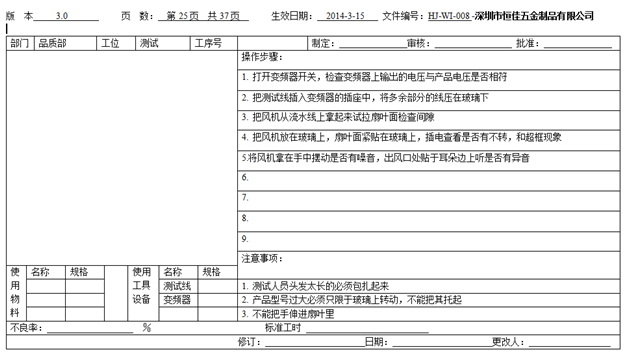

   操作步驟：1. 打開變頻器開關，檢查變頻器上輸出的電壓與產品電壓是否相符,2. 把測試線插入變頻器的插座中，將多余部分的線壓在玻璃下,3. 把風機從流水線上拿起來試?yán)热~面檢查間隙,4. 把風機放在玻璃上，扇葉面緊貼在玻璃上，插電查看是否有不轉，和超框現象,5.將風機拿在手中擺動是否有噪音，出風口處貼于耳朵邊上聽是否有異音.

   注意事項：1. 測試人員頭發太長的必須包扎起來,2. 產品型號過大必須只限于玻璃上轉動，不能把其托起,3. 不能把手伸進扇葉里.

風扇作業流程指導 (26)

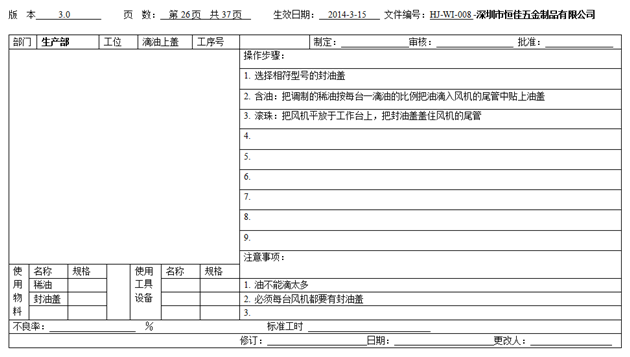

   操作步驟：1. 選擇相符型號的封油蓋,2. 含油：把調制的稀油按每臺一滴油的比例把油滴入風機的尾管中貼上油蓋,3. 滾珠：把風機平放于工作臺上，把封油蓋蓋住風機的尾管.

   注意事項：1. 油不能滴太多,2. 必須每臺風機都要有封油蓋.

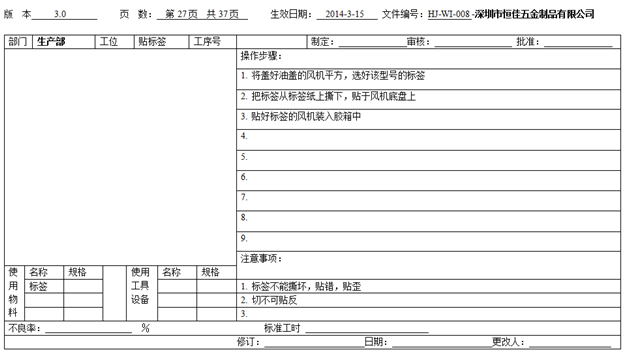

風扇作業流程指導 (27)

   操作步驟：1. 將蓋好油蓋的風機平方，選好該型號的標簽,2. 把標簽從標簽紙上撕下，貼于風機底盤上3. 貼好標簽的風機裝入膠箱中.

   注意事項：1. 標簽不能撕壞，貼錯，貼歪,2. 切不可貼反.

風扇作業流程指導 (28)

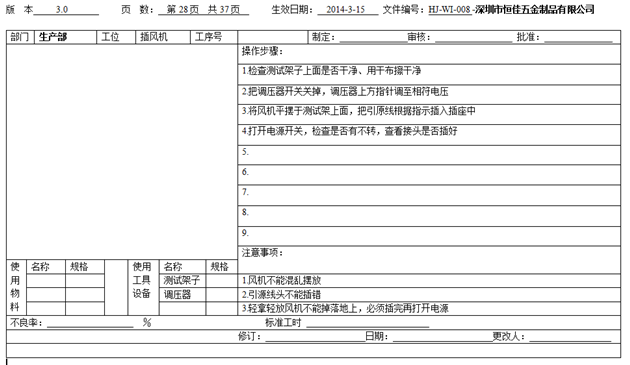

   操作步驟：1.檢查測試架子上面是否干凈、用干布擦干凈,2.把調壓器開關關掉，調壓器上方指針調至相符電壓,3.將風機平擺于測試架上面，把引原線根據指示插入插座中,4.打開電源開關，檢查是否有不轉，查看接頭是否插好.

   注意事項：1.風機不能混亂擺放,2.引源線頭不能插錯,3.輕拿輕放風機不能掉落地上，必須插完再打開電源.

風扇作業流程指導 (29)

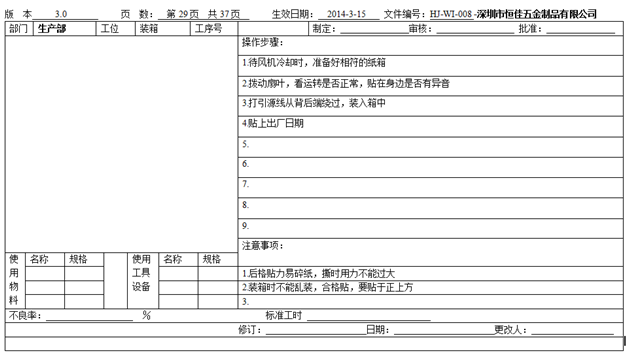

   操作步驟：1.待風機冷卻時，準備好相符的紙箱,2.撥動扇葉，看運轉是否正常，貼在身邊是否有異音,3.打引源線從背后端繞過，裝入箱中,4.貼上出廠日期.

   注意事項：1.后格貼力易碎紙，撕時用力不能過大,2.裝箱時不能亂裝，合格貼，要貼于正上方.

風扇作業流程指導 (30)

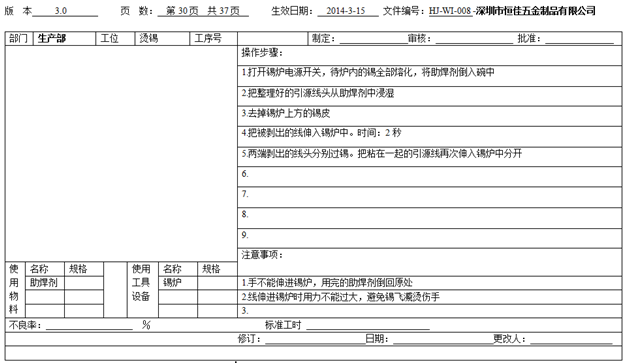

   操作步驟：1.打開錫爐電源開關，待爐內的錫全部熔化，將助焊劑倒入碗中,2.把整理好的引源線頭從助焊劑中浸濕,3.去掉錫爐上方的錫皮,4.把被剝出的線伸入錫爐中。時間：2秒,5.兩端剝出的線頭分別過錫。把粘在一起的引源線再次伸入錫爐中分開.

   注意事項：1.手不能伸進錫爐，用完的助焊劑倒回原處,2.線伸進錫爐時用力不能過大，避免錫飛濺燙傷手.

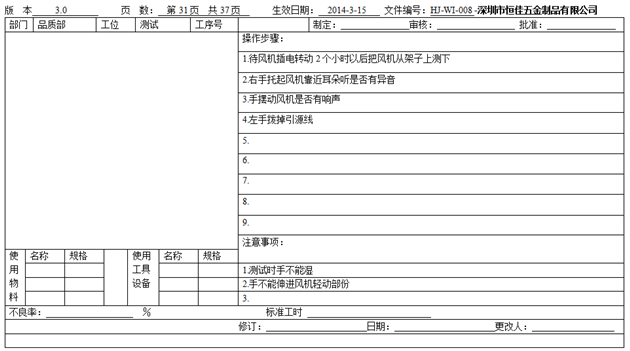

風扇作業流程指導 (31)

   操作步驟：1.待風機插電轉動2個小時以后把風機從架子上測下,2.右手托起風機靠近耳朵聽是否有異音,3.手?jǐn)[動風機是否有響聲,4.左手撥掉引源線.

   注意事項：1.測試時手不能濕,2.手不能伸進風機輕動部份.

風扇作業流程指導 (32)

   操作步驟：1.檢查空壓機的各個氣頭是否無漏氣,2.打開空壓機下方放水開關，放掉氣箱中汽水,3.打開開關.

   注意事項：1.空壓機轉動時不能觸摸轉動皮帶.

風扇作業流程指導 (33)

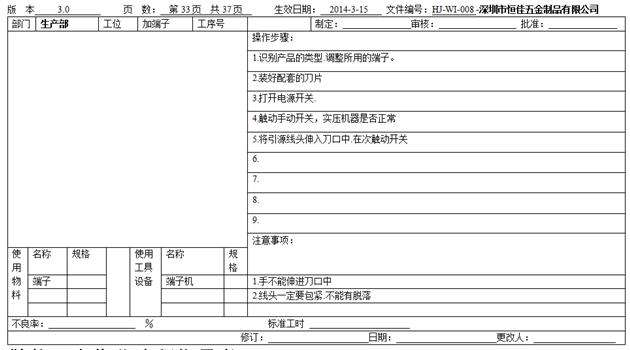

   操作步驟：1.識別產品的類型.調整所用的端子。2.裝好配套的刀片3.打開電源開關.4.觸動手動開關，實壓機器是否正常,5.將引源線頭伸入刀口中.在次觸動開關.

   注意事項：1.手不能伸進刀口中2.線頭一定要包緊.不能有脫落.

風扇作業流程指導 (34)

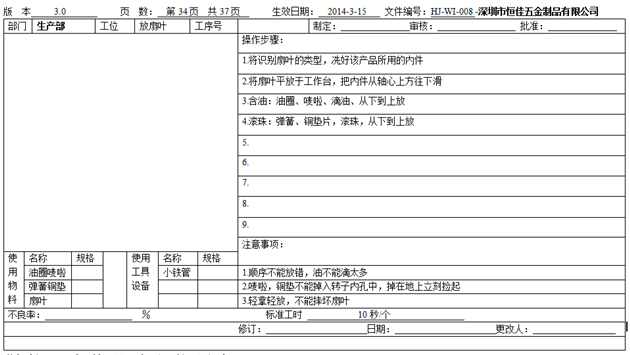

   操作步驟：1.將識別扇葉的類型，冼好該產品所用的內件,2.將扇葉平放于工作臺，把內件從軸心上方往下滑,3.含油：油圈、嘜啦、滴油、從下到上放,4.滾珠：彈簧、銅墊片，滾珠，從下到上放。

   注意事項：1.順序不能放錯，油不能滴太多,2.嘜啦，銅墊不能掉入轉子內孔中，掉在地上立刻撿起,3.輕拿輕放，不能摔壞扇葉.

風扇作業流程指導 (35)

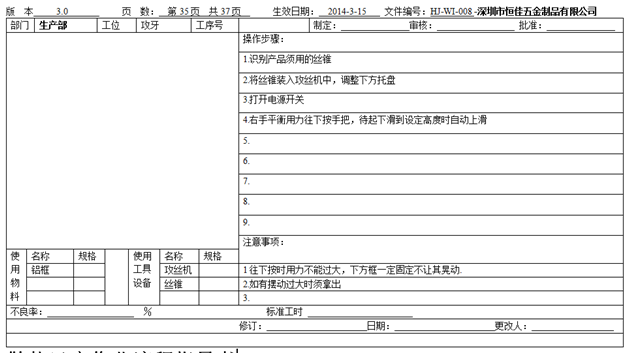

   操作步驟：1.識別產品須用的絲錐,2.將絲錐裝入攻絲機中，調整下方托盤,3.打開電源開關,4.右手平衡用力往下按手把，待起下滑到設定高度時自動上滑。

   注意事項：1往下按時用力不能過大，下方框一定固定不讓其晃動.2.如有擺動過大時須拿出。

風扇作業流程指導 (36)

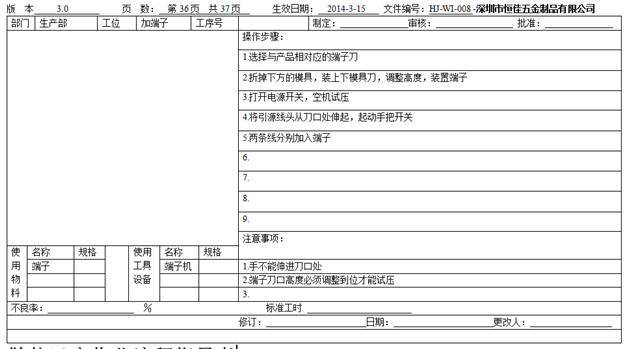

   操作步驟：1.選擇與產品相對應的端子刀,2.折掉下方的模具，裝上下模具刀，調整高度，裝置端子,3.打開電源開關，空機試壓,4.將引源線頭從刀口處伸起，起動手把開關,5.兩條線分別加入端子.

   注意事項：1.手不能伸進刀口處,2.端子刀口高度必須調整到位才能試壓.

風扇作業流程指導 (37)

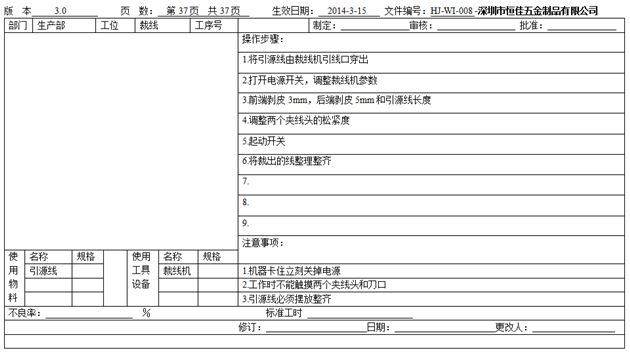

   操作步驟：1.將引源線由裁線機引線口穿出,2.打開電源開關，調整裁線機參數,3.前端剝皮3mm，后端剝皮5mm和引源線長度,4.調整兩個夾線頭的松緊度,5.起動開關,6.將裁出的線整理整齊。

   注意事項：1.機器卡住立刻關掉電源,2.工作時不能觸摸兩個夾線頭和刀口,3.引源線必須擺放整齊。
